10.2 Ensamblaje de computadora

Paso 1.-Instalación de la tarjeta madre: La tarjeta madre tiene unas perforaciones que coinciden con unos pequeños postes que están sujetos al gabinete, se empalma la tarjeta haciendo coincidir las perforaciones y se fijan con tornillos.

Paso 2.- Instalación del procesador: Se toma la tarjeta principal y se prepara para insertar los componentes que van directamente en ella. Los soportes laterales se fijan a la base de la tarjeta, colocando los broches en su posición.




Paso 3.- Ventilador del microprocesador: Una vez puesto el ventilador, se conecta el cable de alimentación del ventilador los pines correctos de placa.

Paso 4.- Instalación de la memoria RAM: Las tablillas DIMM se insertan en los bancos de memoria RAM y se fijan con los seguros laterales. El número de ranuras puede variar según el fabricante y el modelo de la tarjeta principal. En este caso, la tarjeta tiene tres ranuras y se esta insertando solo un DIMM de 64 MB.

Paso 5.- Instalación de la tarjeta de video: La instalación de tarjetas en las ranuras de expansión, se realiza siempre de la misma manera: primero se insertan para buscar la posición correcta y luego se presiona fuertemente sobre ellas. Las tarjetas de video pueden ser de tipo ISA, PCI o AGP.

Paso 6.- Instalación de la tarjeta de audio: Las tarjetas de audio pueden ser de tipo ISA o PCI. Después de identificar el tipo correcto, se posiciona el lugar correcto y luego se presiona sobre ellas.

Paso 7.- Instalación de la tarjeta MODEM: También estas tarjetas pueden ser ISA o PCI, para insertarlas, se realiza el mismo procedimiento que en los casos anteriores.

Paso 8.- Colocación de la unidad de disquetes: para instalar este dispositivo conocido como drive o unidad de disco flexible, se retira la tapa que se encuentra generalmente al frente, en la parte media del gabinete. Se introduce la unidad por el conducto rectangular hasta hacer coincidir las entradas de tornillos del drive con los orificios del chasis, para fijar mediante los tornillos.

Paso 9.-Colocación del Disco Duro: Este dispositivo de almacenamiento de datos se coloca por la parte interna del gabinete, dentro de la bahía correspondiente. Se hace coincidir los orificios y se fija con los tornillos correspondientes.

Paso 10.-Colocacion de la fuente de alimentación: Montamos la fuente de alimentación en la parte posterior derecha de la carcasa que se encuentra abierta. Una vez montada se atornillará.

Paso 11.- Conector sonido Placa base: El frontal de este ordenador incorpora 2 conectores USB y 2 conectores de sonido (altavoz y micrófono), tendremos un cable para los conectores USB y otro para los conectores de sonido. Estos cables los conectaremos a sus respectivos conectores de la placa base

Paso 12.- Conector de los leds: Ahora conectaremos la alimentación de los leds de la frontal del ordenador, en este ordenador tenemos 3 leds, son:

-Power led - Luz de encendido del ordenador
- HDD led - Luz de procesamiento del ordenador

- SW led – Botón de encendido del ordenador

Estos conectores se sitúan en diferentes posiciones.

Paso 13.-Colocación de la carcasa:Una vez tenemos montadas todas la piezas, lo único que queda es poner la tapa de la carcasa, que nos protege del polvo la placa base.

(cr: http://pcantoniov.blogspot.com/2010/11/procedimiento-para-ensamblar-una.html)

10. 1 Herramientas para ensamblar una computadora

Para ensamblar una computadora es necesario tener las herramientas necesarias. A continuación les mencionare las necesarias.
1. DESTORNILLADORES O DESARMADORES : Los destornilladores son las herramientas más utilizados, para poder ensamblar una computadora , por lo general las partes de las computadoras están sujetas por medio de tornillos , es recomendable que los destornilladores no tengan punta magnética ya que al estar un objeto magnético adentro de la computadora podría dañar algunos circuitos eléctricos.
Hay diferentes desarmadores como son los siguientes :

• 1.Desarmador de cruz.
• 2. Desarmador de estrella.
• 3.Desarmador plano.
• 4. desarmador hex.

2. CINCHOS : Los cinchos son de color blanco y de plástico , Cuando abres una computadora encuentras dentro de la misma muchos cables , entonces lo que vas a hacer es que con los cinchos vas a ordenarlos y sujetarlos para que no se estén enredando entre ellos mismos y sea más fácil la localización de cada uno de ellos algunos cables no los podrás amarar porque están muy cortos , esto permite la mayor circulaculacion de aire en el gabinete y evitas que se caliente .

3. PINZAS : La pinza es otra herramientas muy importante porque en alguna ocasión se te puede caer un tornillo en un lugar que puede ser muy difícil de alcanzar por eso tendrás una pinza para poder recuperar tu tornillo es muy importante que el lugar en donde trabajes sea amplio y no este estrechos .

4. ALCOHOL ISOPROPÌLICO: Este es uno de los limpiadores que se usan en una computadora es un alcohol de muy alta calidad que lo puedes encontrar en cualquier farmacia, hace un excelente trabajo en la limpieza de los componentes, porque no deja residuo. El alcohol isopropilico es generalmente utilizado para el CPU también lo puedes utilizar para limpiar los demás componentes de la computadora como son: el mouse, el teclado entre otros. También se puede utilizar para limpiar la superficie en donde están los componentes de la computadora.

5. TELA LIBRE DE PELUSA: La pelusa y el polvo pueden causar muchos problemas dentro de la computadora por eso es importante utilizar un tela sin pelusa o sintética si las partículas de polvo que acumulan en la casa y se depositan dentro de los ventiladores y entradas de aire puede provocar un sobrecalentamiento y falla de los componentes también puede provocar un corto circuito. Para limpiar con la tela es importante que nunca le pongas ningún líquido, siempre utiliza productos a base de espuma.

6. ISOPOS DE ALGODON O COTONETES: Los hisopos se utilizan para limpiar lugares difíciles de alcanzar en donde el polvo entra con mayor facilidad y es muy difícil poder limpiar esas zonas es por eso que utilizamos los hisopos pero debes tener mucho cuidado al utilizar esta hisopo de algodón ya que puede estar flojo o se le puede quedar el algodón en alguna fibra y puede provocar algún corto circuito, por eso es muy importante saber utilizarlos para no tener ningún problema con el equipo.

7. BOLSAS DE PLASTICO: El uso de las bolsas de plástico es para poder guardar los tornillos
del CPU que lo tenían sujeto, es muy importante que la bolsa no tenga ningún adorno ni decoración eso provoca caria alteraciones al tornillo y podría suceder que a la hora de colocarlo en su lugar no quede de manera correcta, también que la bolsa no contenga ningún liquido
porque eso haría que el tornillo lo humedeciera y hasta podría el tornillo quedar oxidado.

8. PULSERA ANTIESTÀTICA: La electricidad estática puede causar graves daños a los componentes por eso es muy importante tener una pulsera antiestática o también puedes deselectrizarte poniendo tus manos en el CPU, la forma más fácil de evitarlo es usando una correa de conexión a la tierra es una correa de velcro con un contacto de metal fijado a un cable que te conecta a una parte metálica externa para ayudar, a descargar toda la carga estática, que puede acumularse en el cuerpo.

9. AIRE COMPRIMIDO / ASPIRADORA: El polvo es un gran problema para la computadora por eso es importante utilizar el aire comprimido para desalojar el polvo de los componentes, son muy útiles para soplar el polvo de algunas partes de la computadora como son: la fuente de poder, pero solo puede desparramar el polvo en vez de eliminarlo, por otra parte es mucho más recomendable utilizar la aspiradora ya que saca el polvo de los componentes y no lo esparce en el entorno. El aire comprimido está elaborado con detergentes biodegradables no iónicos, inhibidores de corrosión y protectoras del intèmperismo.

RECOMENDACIÓN: Ten cuidado de no utilizar la aspiradora cuando la temperatura es muy alta y el clima está muy seco ya que puede generar una gran cantidad de estática y eso puede dañar el equipo de cómputo.


1. El aire comprimido no daña los componentes siempre y cuando se utilice adecuadamente.

2. Protege el equilibrio ecológico.

3. Manténgase fuera del contento del fuego es inflamable.

4. No debe aplicarse directamente sobre la pantalla.

(cr: http://soportepresenceal.blogspot.com/2013/04/herramientas-para-ensamblar-una_12.html)

Capitulo 10

(cr: fibarquillos)

9.3 Preparación de la carcasa

Cuando se disponga a montar un PC, asegúrese de contar con los siguientes elementos: un destornillador Phillips, los tornillos necesarios y los diversos cables y conectores.

• Hay algunas instrucciones simples que debe seguir:
• Nunca atornille demasiado los componentes.
• Nunca fuerce.

En primer lugar, debe abrir por completo la carcasa; después, debe colocarla horizontalmente en una superficie amplia donde cuente con espacio suficiente para trabajar con comodidad; finalmente, debe quitar las cubiertas plásticas de las bahías de la unidad de disco en la parte delantera del ordenador.

9.2 Tamaños de carcasa

El tamaño de las carcasas viene dado por el factor de forma de la placa base. Sin embargo el factor de forma solo especifica el tamaño interno de la caja.

Barebone: Torres de pequeño tamaño cuya función principal es la de ocupar menor espacio y crea un diseño más agradable. Son útiles para personas que quieran dar buena impresión como una persona que tenga un despacho en el que reciba a mucha gente. Los barebone tienen el problema de que la expansión es complicada debido a que admite pocos (o ningún) dispositivos.
Minitorre: Dispone de una o dos bahías de 5 ¼ y dos o tres bahías de 3 ½. Dependiendo de la placa base se pueden colocar bastantes tarjetas. No suelen tener problema con los USB y se venden bastantes modelos de este tipo de torre ya que es pequeña y a su vez hace las paces con la expansión. Su calentamiento es normal y no tiene el problema de los barebone.
Sobremesa: No se diferencian mucho de las minitorres, a excepción de que en lugar de estar en vertical se colocan en horizontal sobre el escritorio. Antes se usaban mucho, pero ahora están cada vez más en desuso. Se solía colocar sobre ella el monitor.
Mediatorre o semitorre: La diferencia de ésta es que aumenta su tamaño para poder colocar más dispositivos. Normalmente son de 4 bahías de 5 ¼ y 4 de 3 ½ y un gran número de huecos para poder colocar tarjetas y demás aunque esto depende siempre de la placa base.
Torre: Es el más grande. Puedes colocar una gran cantidad de dispositivos y es usado cuando se precisa una gran cantidad de dispositivos.
Servidor: Suelen ser torres más anchas que las otras y de una estética inexistente debido a que van destinadas a lugares en los que no hay mucho tránsito de clientes como es un centro de procesamiento de datos. Su diseño está basado en la eficiencia donde los periféricos no es la mayor prioridad sino el rendimiento y la ventilación.
Rack: Son otro tipo de servidores. Normalmente están dedicados y tienen una potencia superior que cualquier otro ordenador. Los servidores rack se atornillan a un mueble que tiene una medida especial: la "U". Una "U" es el ancho de una ranura del mueble.
Modding: El modding es un tipo de torre que es totalmente estética incluso se podría decir en algunos casos que son poco funcionales. Normalmente este tipo de gabinetes lleva incorporado un montón de luces de neón, ventiladores, dibujos y colores extraños pero también los hay con formas extravagantes que hacen que muchas veces sea difícil la expansión (como una torre en forma de pirámide en la que colocar componentes se complica.
Portátiles: Son equipos ya definidos. Poco se puede hacer para expandirlos y suelen calentarse mucho si son muy exigidos. El tamaño suele depender del monitor que trae incorporado y con los tiempos son cada vez más finos. Su utilidad se basa en que tenemos todo el equipo integrado en la torre: Teclado, monitor, y mouse, y por lo tanto lo hacen portátil.
Integrado en la pantalla: El nombre más comercial es "All in One", esto es, todo en uno. Se trata de una extensión de espacio en la estructura de un monitor CRT ó de una pantalla LCD, en la cuál se alojan los diversos dispositivos para que funcione el equipo de cómputo (la tarjeta principal ("Motherboard").

• Tipos de gabinetes
•

  Computadora tipobarebone.

•

  Computadora minitorre.

•

  Computadora de sobremesa.

•

  Computadora mediatorre.

•

  Servidor en un rack.

•

  Gabinete con modding.

•

  Computadora portátil.

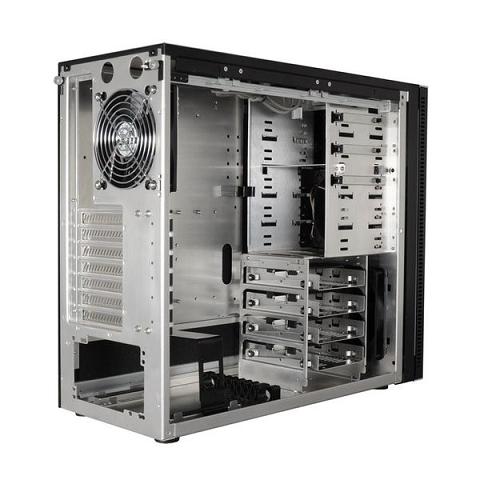

9.1 La carcasa

En informática, las carcasas, torres, gabinetes, cajas o chasis de computadora u ordenador, son el armazón del equipo que contiene los componentes del ordenador, normalmente construidos de acero, plástico o aluminio. También podemos encontrarlas de otros materiales como madera o polimetilmetacrilato para cajas de diseño. A menudo de metal electrogalvanizado. Su función es la de proteger los componentes del computador. Es la caja o lugar donde se alojan todos los componentes internos del computador. El tipo de case a utilizar depende de las caracteristicas propias de la computadora donde se deben tener en cuenta el tamaño, tipo de conectores internos, bahias para las unidades y la fuente de switching que viene acompañada del case.

En 1972 Intel fabricó el primer microprocesador, el 4004 abriendo el camino a las computadoras u ordenadores en los hogares, vía en la que se comprometerán Apple (1976) y más tarde Commodore y Tandy (1977). La historia de la carcasa comienza pues con ellos.

Commodore dotó a sus ordenadores de un único bloque en el que se encontraba el teclado y el lector de cintas magnéticas, así como el TRS-80 de Tandy añadió una televisión con un cable separada. Apple fue comercializado en pequeñas cantidades y sin caja.

Después de esta primera tentativa la mayoría de los ordenadores siguieron la línea de incluir el teclado en la caja. Commodore yThomson abrieron las puertas en 1982 con el Commodore VIC 20 y el famoso Thomson TO7. Surgieron otras celebridades como Oric,Amstrad y más tarde Amiga. Solo el Apple Macintosh 128k continuó en la misma línea de incluir el monitor en la caja.

En la tercera generación de la evolución, con la intervención de la Amiga 1000 en 1985, se inauguraron las cajas de escritorio. Este nuevo tipo de diseño duraría mucho tiempo ya que se encontraría en la mayoría de los equipos hasta 1992-1993. Se presenta como una carcasa separada del teclado por un cable así como del monitor. Concebida para reposar sobre el escritorio y colocar la pantalla sobre ella y acoger los dispositivos extraíbles (disquetes de 5'25” y de 3'5”). Los disquetes son ranuras pequenas donde sirven para meter la iformacion de las computadoras, los disquetes. La siguiente evolución, que perdura en la actualidad, se hizo a mediado de los años años 1990; se trató de colocar la carcasa en modo vertical: la torre. Esto permitió aumentar el tamaño considerablemente y colocar los dispositivos de lectura perpendiculares a la carcasa aprovechando más el espacio para su colocación.

Alrededor de los años 1990 las cajas solían tener todas una forma rectangular y normalmente de color beige. En 1993 Apple apostó por carcasas con diseños y colores más estéticos incluso llegando a reducir su tamaño. Desde entonces las compañías fabrican carcasas que tienen una vista más agradable. Desde 2007 las cajas más vendidas eran de un color negro o gris metalizado. Una nueva óptica en la evolución de las carcasas fue la de la ventilación y el ruido. En la caja se fue añadiendo espacio para agregar ventiladores, cada vez más y más grandes.

El modding es un estilo más artístico de las carcasas, frecuentemente con accesorios innovadores para llamar la atención. Desde el principio del 2000 se han añadido paneles transparentes o ventanas para poder ver el interior del PC. Los aficionados al modding incluyen LED internos, colores llamativos o incluso refrigeración por agua a sus equipos.

Las pegatinas son comunes en las carcasas mostrando el procesador interno o el sistema operativo para el que fueron diseñadas.
